DCMオーバーホール

オーバーホールについて

TOYO500ton オーバーホール前

TOYO500ton オーバーホール前

オーバーホール後調整作業中

オーバーホール後調整作業中

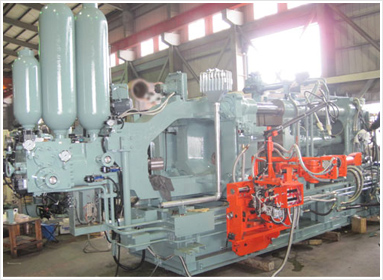

TOYO500ton オーバーホール後

TOYO500ton オーバーホール後

多くの海外進出されているダイカスターの皆様が自社のダイカストマシンを海外でオーバーホールしてから海外工場に移設しています。

オーバーホール前

オーバーホール前

オーバーホール後

オーバーホール後

オーバーホール前

オーバーホール前

移動ダイプレート面オーバーホール後

移動ダイプレート面オーバーホール後

ヘタリに応じて研磨します。
タイバーは再クロムめっき
ガイドバーはハードクロムめっき

固定ダイプレート面オーバーホール後

固定ダイプレート面オーバーホール後

C-フレームごと
大型横中ぐり盤にて研磨します。

潤滑配管 チップ潤滑装置

潤滑配管はすべて張替え
新品潤滑装置を取り付け

チップ潤滑装置もリニューアル
トグルピン、ブッシュ 移動板下の摺動部

単にトグルピン、ブッシュをそのまま新品にするのではなく、すべてのトグルリンク、クロスヘッドのリンク部をボアアップし、トグルピン、ブッシュは径を大きくした新品を取り付けます。

移動板下の摺動部
スライドシューなど新品にします。ベアリングのタイプであればこの摺動タイプに変更します。スライド板下のベースもヘタっているので肉盛り溶接をして水平に戻します。
ポンプ、バルブ、圧力計 タイバー

ポンプ、バルブ、圧力計は新品を取り付けます。
モーターは巻き替え。

タイバー引き抜き
完全修理、内部ナット新品 。
周辺機 スプレー装置

ダイカストマシンと共に周辺機もオーバーホール。
給湯機のスプロケット、ブッシュ、ベアリングなどすべて新品

取出機の旋回部、アクチュエーター
など全部取り替え。

スプレー装置
オーバーホール後
